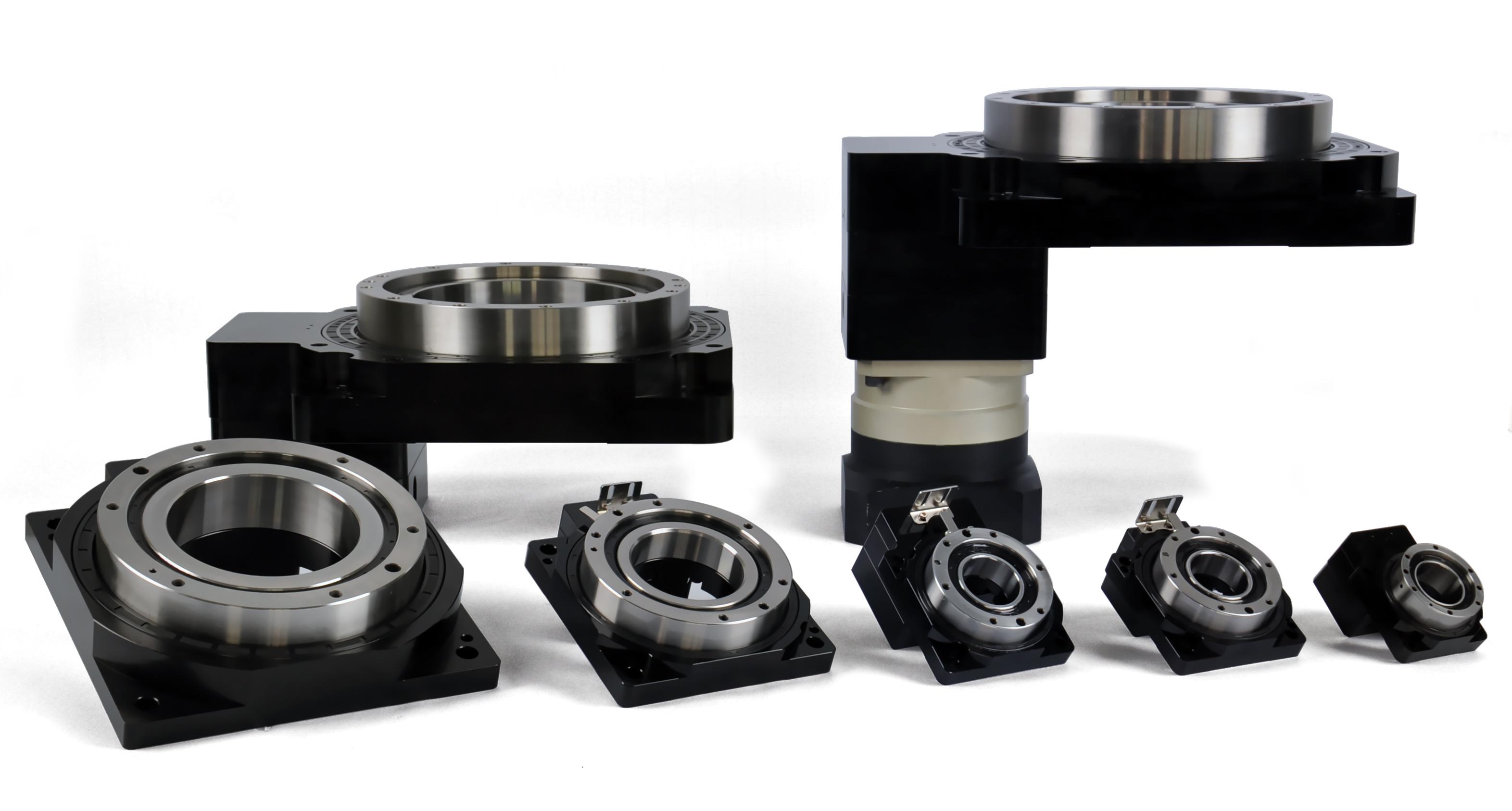

中空旋转平台如何选配伺服电机？一文读懂型号与参数匹配！

一、核心优势：为何选择中空旋转平台？

在选型之前，我们先明确中空旋转平台的核心价值：

• 高精度：主流系列（如DTN、DTR等）定位精度可达 ≤1 arcmin，重复精度 ≤15 arcsec，满足精密装配、检测需求。

• 中空结构：平台中心通孔便于布线、穿管，简化设备结构，提升整洁度。

• 直接负载：旋转盘面可直接安装工件或夹具，负载能力强，安装便捷。

• 高刚性：采用交叉滚子轴承，可同时承受轴向、径向及倾覆力矩，确保运转平稳。

二、伺服电机选型关键：看懂型号与参数对应关系

产品系列丰富，适配的伺服电机功率和类型也各不相同。选型的本质是让平台的输出性能与您的负载需求相匹配，同时确保电机输入与平台输入兼容。

主流系列与伺服电机适配速查

以下为部分主流型号与适配伺服电机的对应关系，可作为快速选型参考：

注：同一平台型号搭配不同减速比时，输出扭矩和转速会发生变化。通常减速比增大，输出扭矩增大，但最高输出转速降低，需要根据实际工况权衡。

选型必须关注的四大核心参数

负载需求（扭矩与惯量）

• 容许转矩：平台能持续输出的扭矩值，必须大于您负载所需的最大工作扭矩。

• 容许惯性载重：平台能承受的负载惯量。负载惯量过大可能导致系统响应变慢、精度下降甚至不稳定。需计算负载惯量并确保小于平台容许值。

运动需求（速度与精度）

• 允许盘面转速：平台安全工作的最高转速，通常为 ≤200 rpm（间歇运转）。需结合减速比和电机额定转速计算。

• 定位/重复精度：根据您的工艺要求选择。标准系列（≤1 arcmin）已满足大多数需求，有超高精度要求可选DHN等系列。

电机接口与安装

• 确认伺服电机的法兰尺寸、轴径、键槽是否与旋转平台输入接口匹配。

• 严格遵循手册的安装步骤和锁紧扭力要求，确保连接刚性，避免影响精度和寿命。

环境与寿命

• 保护等级：常见为IP40（防尘）或IP54（防尘防溅水），根据使用环境选择。

• 精度寿命：典型值为 20,000小时（间歇运转），是评估产品耐久性的重要指标。

三、选型流程建议

明确需求：确定负载重量、尺寸、形状（计算惯量）、工作扭矩、运动速度、定位精度。

初选平台系列：根据负载大小和精度，参考上表锁定一个或多个候选系列。

计算与匹配：

• 根据速度需求初选减速比。

• 校核该型号在选定减速比下的容许转矩和容许惯量是否满足需求。

• 根据平台输入转速和减速比，反推所需电机的额定转速，并匹配相应功率的伺服电机。

复核与确认：检查安装尺寸、防护等级等附加条件，最终确定型号。

四、应用场景举例

激光加工/切割：DTN085 + 400W伺服电机。中空结构便于激光束穿过，高精度保证加工质量。

视觉检测旋转台：DHN060 + 100W伺服电机。超高重复精度确保每次定位一致，便于相机拍照。

机器人末端关节：DTN130 + 400W伺服电机。高刚性可承受机器人手臂的力矩，定位快速准确。

重型物料旋转搬运：DTN280/DTN350 + 1500W伺服电机。大扭矩应对重载，确保平稳启停。

结语

中空旋转平台与伺服电机的选型是一个系统工程，关键在于对自身工艺参数的清晰认知，以及对产品性能参数的深入理解。建议在最终选型前，与供应商的技术人员充分沟通，必要时可提供负载图纸进行详细校核。

正确选型，是设备稳定、高效、长期运行的第一道保障！

声明：本文参数来源于产品技术手册，为通用选型指导。产品可能更新，具体参数请以最新官方资料或实物为准。特殊应用请联系我们进行定制化方案确认。
